KCP系列基本型無油式真空泵
 |
 |
 |
- 規格表
- 產品特征
- 用途案例
- 型錄下載
- 說明書下載
-
規格

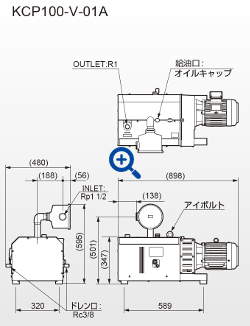

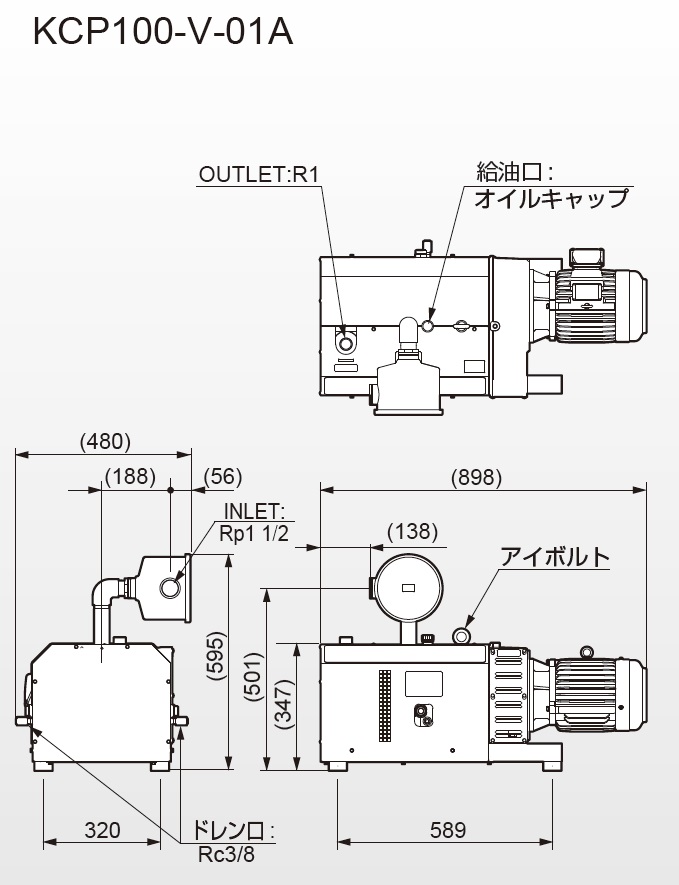

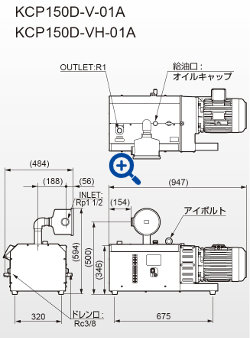

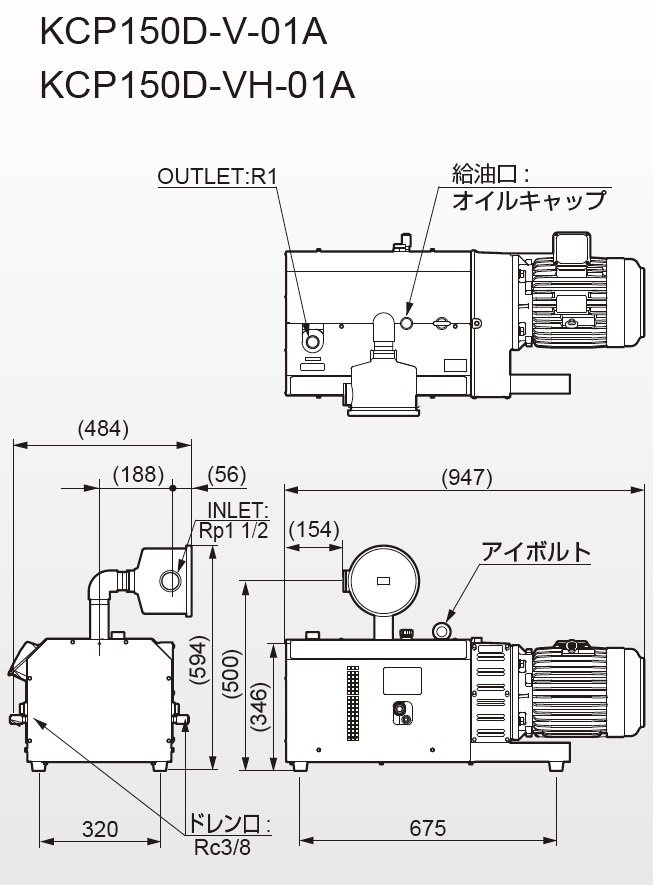

型號 標準型 高真空型 KCP150D-V-01A KCP250D-V-01A KCP100D-V-01A KCP150D-VH-01A 馬達功率 kW 3.7 5.5 2.2 3.7 流量(50/60Hz)?※1 m3/h 158/192 256/308 96/117 158/192 m3/min 2.6/3.2 4.3/5.1 1.6/2.0 2.6/3.2 常用真空度?※2 kPa 0 ～ 80 0 ～到達真空度 60 ～到達真空度 到達真空度 (50/60Hz)?※2 kPa 90/94 以上 90/94 以上 運轉音 (50/60Hz)?※3 dB 76/78 80/81 74/75 78/82 配管連接口徑 Rp1 1/2 Rp2 Rp1 1/2 Rp1 1/2 重量 kg 155 225 140 155 モータ 電源頻率 ※4 三相 200V-50/60Hz 220V-60Hz 功率·極數X臺數 3.7kW?2P×1臺 5.5kW?2P×1臺 2.2kW?2P×1臺 3.7kW?2P×1臺 規格 高效率馬達 安裝環境 安裝場所 室內 允許周圍環境溫度?※5 ℃ 0 ～ 40 允許周圍環境濕度 65 ± 20%RH(JIS Z8703) 安裝場所高度?※6 m 1000 以下 附屬品 計時器/吸氣過濾器 選購品 真空控制器·真空表·腳輪（KCP250D除外） 變頻器控制 可 外形圖（單位：mm）

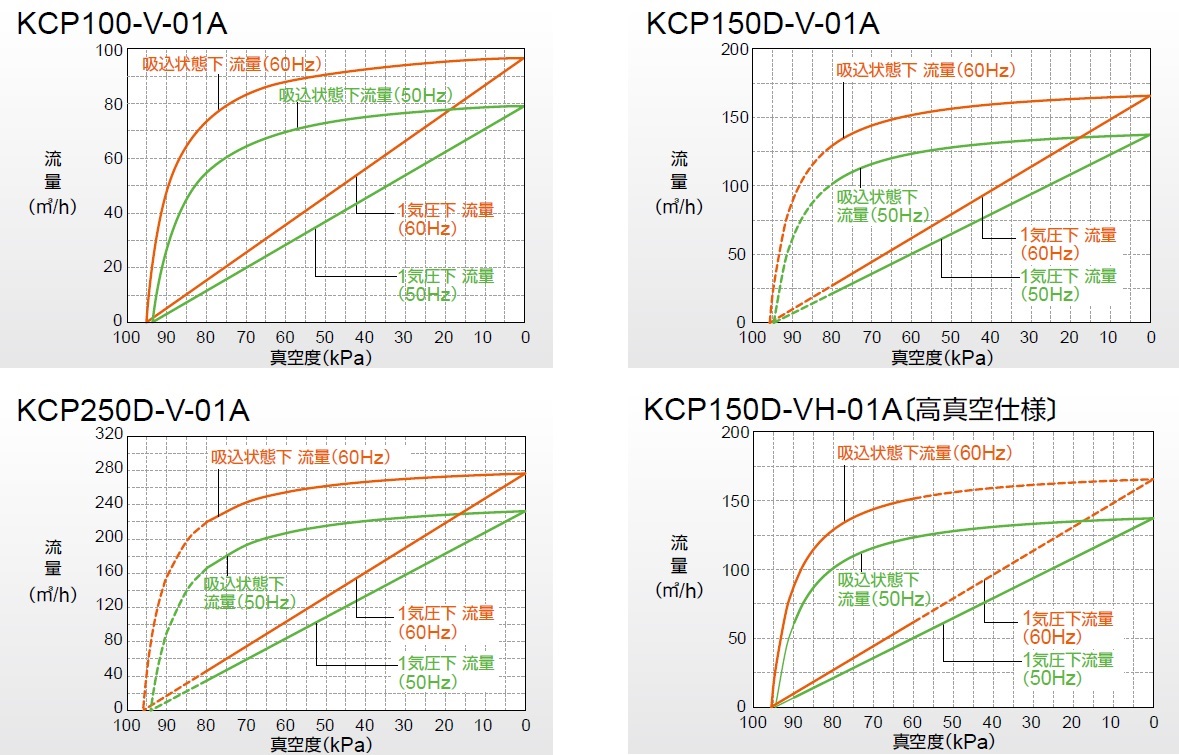

能力線圖
※壓力·流量曲線的虛線部分請不要使用。
條件: 20℃
-

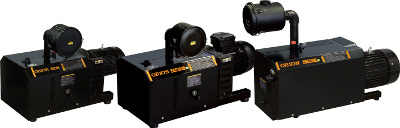

搭載先進性能的基本型
使用新研發的高效轉子（非接觸），實現節能，無油式的真空。
另外，因為是非接觸式所以實現了更靜音。且大幅降低（300Hz一下）的低頻噪音。

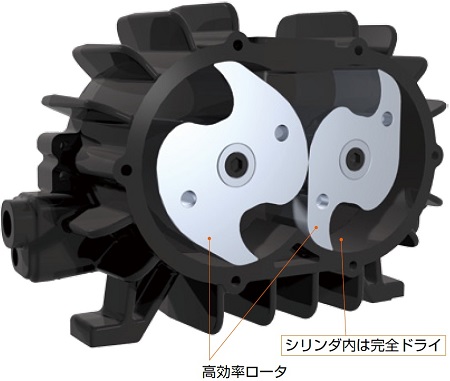

新研發高效轉子（非接觸），利用數碼解析技術實現了最適合的轉子曲線
真空泵是從特殊空間將空氣抽出，形成了真空。
新研發的高效轉子的結構是與氣缸元接觸來降低能耗，
另外泵內部因為不使用油，所以可提更加經濟的潔凈
氣體。
在此基礎上力求大幅提升保養的便利性。
鼓風機規格100kPa（0.1MPa，1kgf/cm2）對應。
無油鼓風機特別適合環境的改善。
高效率爪式轉子較小的動力便可實現大流量
采用新研發高效轉子
使用非接觸式無油泵，不需要多余的動力。
我司爪式泵可實現最優良的排氣效率。
同樣的動力可實現1.7倍的流量。
因為非接觸式可改善噪音，實現靜音
氣缸與轉子沒有接觸，改善令人不舒適的噪音，實現靜音。
特別是刺耳的低頻音（主要是300Hz以下）大幅降低。
低負擔，長壽命
定期點檢周期延長
消耗品僅為傳動部的密封墊，實現長使用壽命。

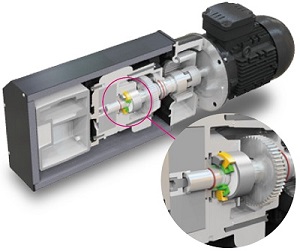

干燥傳動
采用PTFE密封墊實現干燥傳動。
因為密封墊處優化設計，阻斷泵 內油的滲入，實現無油式真空 泵、鼓風機。※1.流量是設計排氣量，從容積計算的理論值。實現流量請通過流量曲線確認。
※2.1個大氣壓下的真空度。如果使用區域海拔較高時，1個大氣壓下使用的真空度與使用區域會有所不同，所達到的真空度比規格表中記載值低。達到真 空度簡易修正公式[kPa]=規格表記載達到真空度[kPa]-海拔[m]X0.015kPa/m
※3.運轉音是使用我司馬達時的數值。
※4.電源電壓偶然的變動范圍是±10%以內連續變動時允許的范圍是±5%以內。
※5.周圍溫度接近0℃啟動時，有可能會發生高頻噪音，短時間內噪音會消失不屬于異常，如果連續30分鐘出現異常的高頻噪音。請聯系咨詢代理店或售后人員。
※6.海拔超過1000m時，請于敝司商談。
-
用途事例
網羅所有工作環境

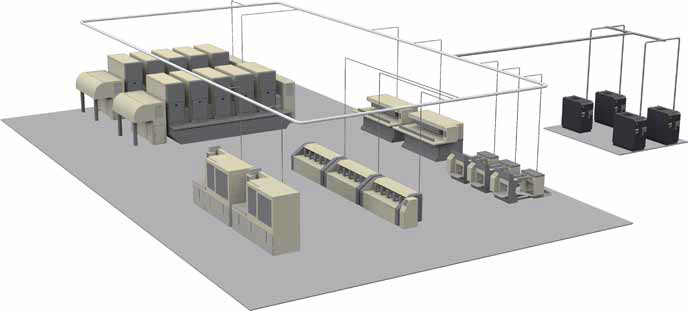

工作人員舒適的真空泵·鼓風機環境的提案[VAC] 真空泵 [BLO] 鼓風機 [COMB] 組合泵印刷·制書·制袋工廠 [VAC][BLO][COMB]
使用真空泵對紙張進行吸引和搬運。根據機器的運轉數量泵入轉速會自動調整避免電能浪費。
由于真空泵的排熱量小，噪音低，對工作人員造成的影響也會減輕。

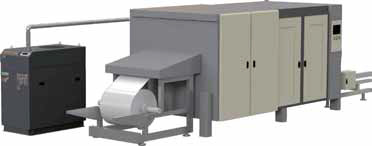

真空成型機 [VAC]
將模具內的空氣抽出形成真空，如何壓注成型?？蓪崿F(xiàn)降低電能，防止油煙，降低噪音
等的環境改善。通過（BY）可使多臺成型機的真空源集中化。
加工機的固定吸引 [VAC]
加工時，加工物與固定部（夾盤）的接觸面利用真空泵抽真空進行固定。
可節省電能，改善環境。

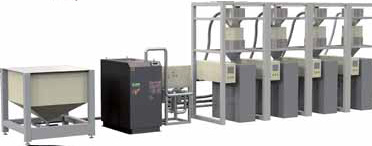

粉體運輸 [VAC][BLO]
利用真空泵·鼓風機對粉體進行搬運。
（食品、塑料、化學、制藥）

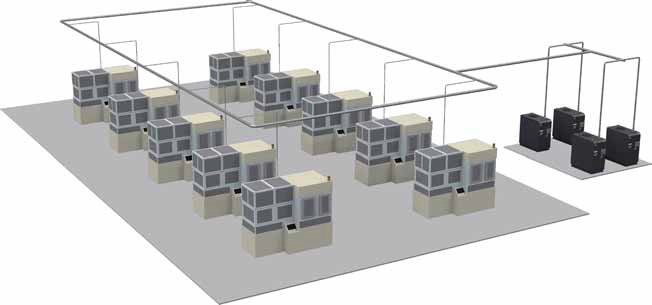

電子零件工廠 [VAC]
利用真空泵對電子板安裝工段的組裝進行吸引搬運。變頻器+臺數控制可實現節能并降低
工廠內空調的負載。
吸引固定·搬運 [VAC]
1.粗加工成品的檢查
粗加工成品檢查時，使用真空泵吸引固定。
粗加工：試驗管形狀的塑料瓶
2.熱收縮標簽（標簽搬運）
真空泵作為真空源在塑料瓶表面粘貼標簽。
３?容器·杯表面印刷（吸引固定）
使用真空泵對容器·杯的表面印刷時進行吸引固定
空氣刀 [BLO]
使用真空泵對水切割后的工件進行干燥或吹凈。
-
-
