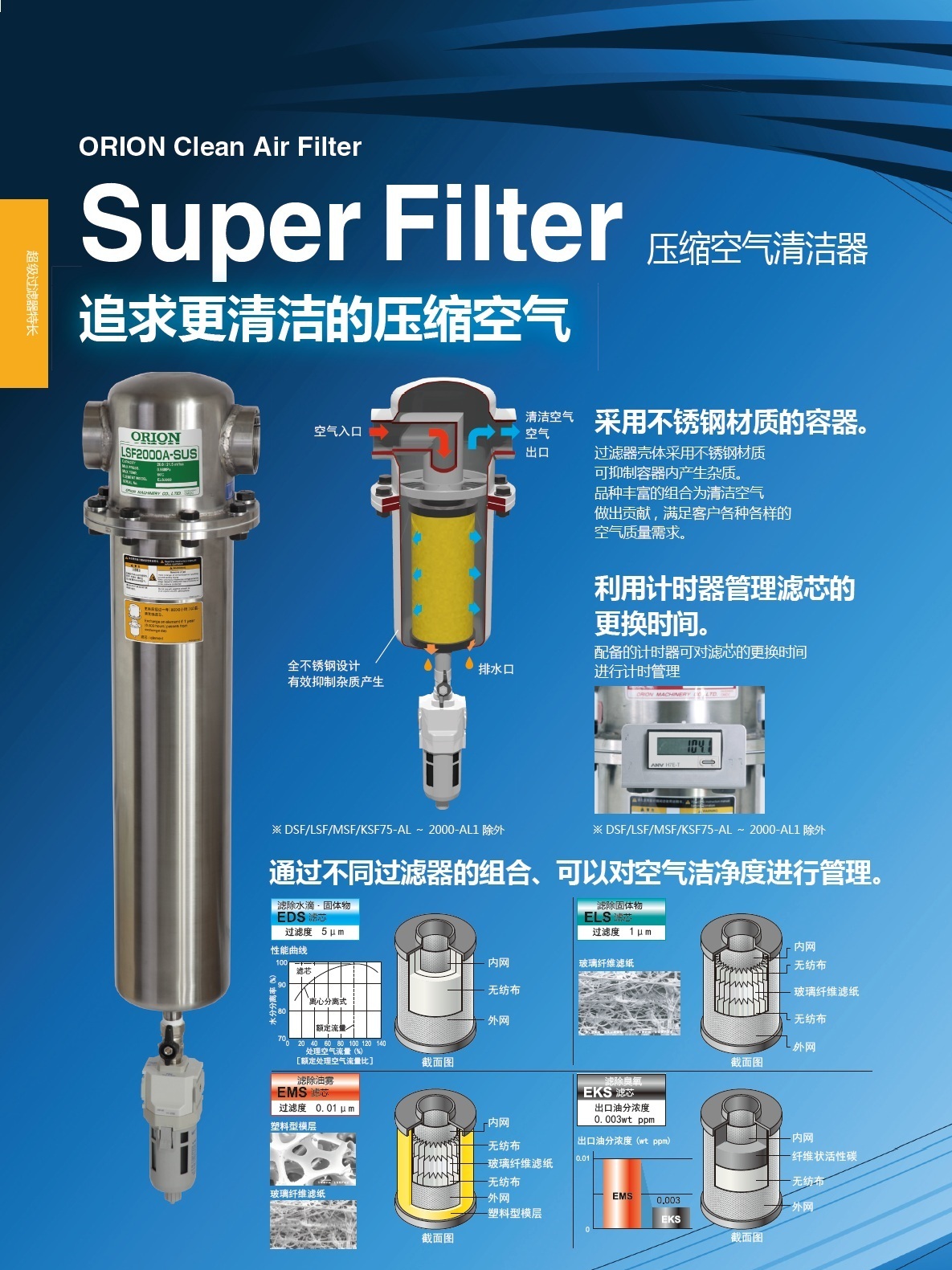

- 產品特征

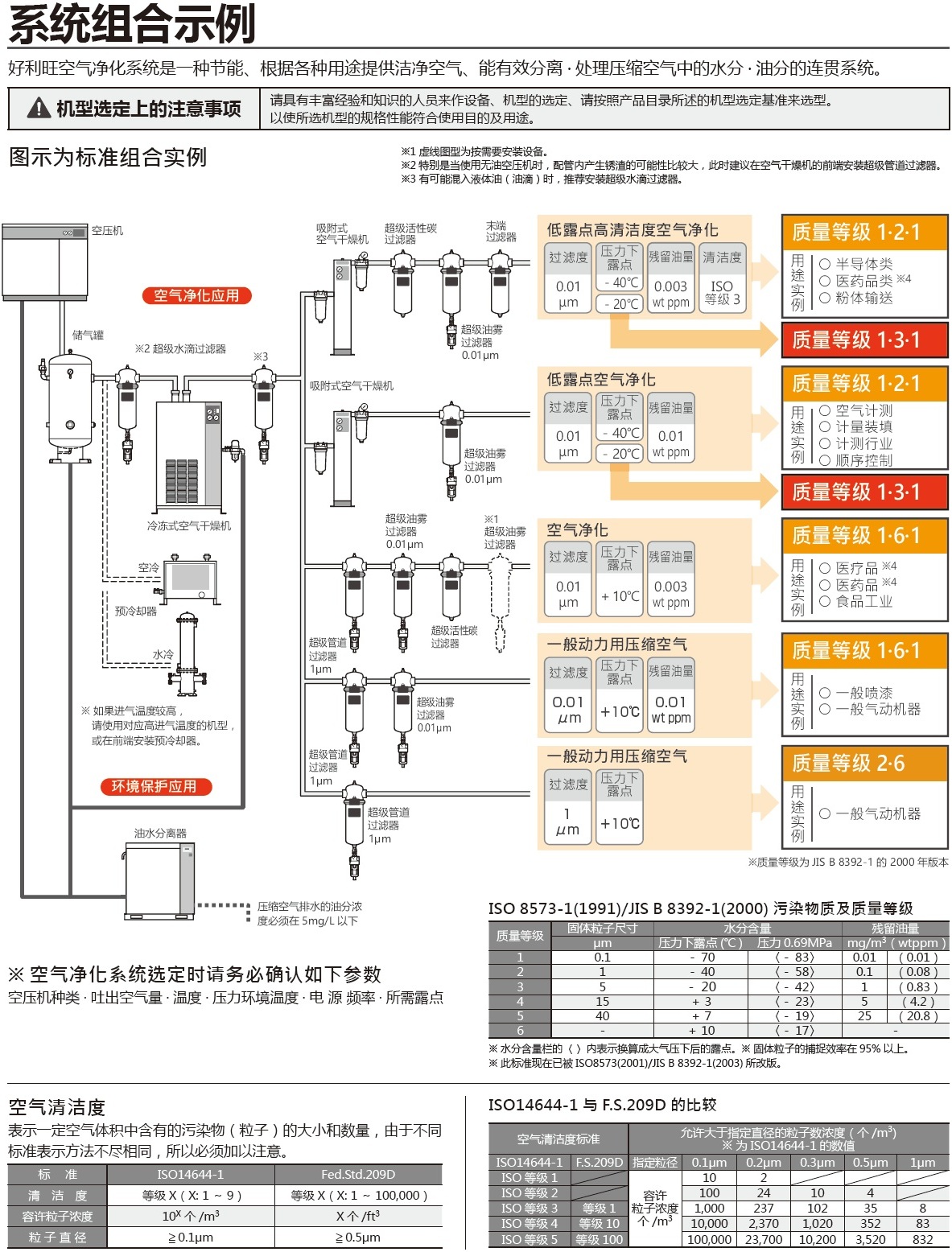

- 系統組合案例
- 型錄下載
- 說明書下載
-
※ 1 處理空氣量為換算成空壓機吸入狀態的值。（大氣壓、32℃、75％）。型 號 DSF 400A-SUS 700A-SUS 1000A-SUS 1500A-SUS — LSF/MSF/KSF 2000A-SUS 處理空氣量 ※1 圧力 0.69MPa ? /min 4.2 6.8 10.9 14.0 20.0 圧力 0.75MPa ? /min 4.5 7.3 11.7 15.0 21.5 外殼材質 不銹鋼 使用范圍 使用壓力范圍 MPa 0.05 ? 0.98 入氣溫度范圍 ℃ 5? 60 環境溫度范圍 ℃ 2? 60 性 能 ※2 過濾精度 DSF:5μm 水滴分離效率 99％、LSF:1μm（過濾效率 99.999％）、MSF ：0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附 出口油分濃度 wt ppm MSF:0.01 KSF:0.003 壓力損失 MPa DSF: 初期 0.005、LSF: 初期 0.005、MSF: 初期 0.01?通常 0.02、KSF: 初期 0.009 濾芯更換周期（使用時間?壓力損失）※ 3 1 年或壓降提前到達 DSF:0.02MPa、LSF?MSF:0.07MPa 時，適時更換 主要尺寸 配管連接口徑 Rc1 Rc1? Rc2 尺寸（截面距離） mm 174 尺寸（全長） mm 532（KSF:370） 599（KSF:429） 709（KSF:539） 789（KSF:619） 946（KSF:776） 重 量 kg 4.3 4.9 5.2 5.6 6.5 濾 芯 型號 : EDS/ELS/EMS/EKS 400 700 1000 1300 2000 使用支數 支 1 自動排水器 DSF/LSF/MSF ※4 型號 FD2 濾芯更換計時器 MSF ：標配 DSF/LSF/KSF ：選購件 ※ 2 處理空氣條件為：入口空氣壓力0.69、入口空氣溫度 32℃、入口空氣露點：大氣壓下-17℃（壓力下 10℃）(MSF,KSF)、
入口油分濃度 3wt ppm(LSF/MSF)?0.01wt ppm(KSF)。
※ 3 壓力損失或者是使用期限以先到的時期更換。更換周期無保證值。另外，根據產品環境、運轉條件等不同，更換周期有可能提前。
※ 4 自動排水器全部是浮子式。
※ MSF 系列務必安裝在空氣干燥機の后面
※ KSF 系列務必安裝在空氣干燥機、LSF、MSF 的后面。
※ 工廠出貨時，過濾器外殼內未裝濾芯。應該在過濾器與法蘭安 裝完成并清掃管道內部后，再按照使用說明書的要求安裝濾芯。（中型不銹鋼系列除外）
-
-
-
-
