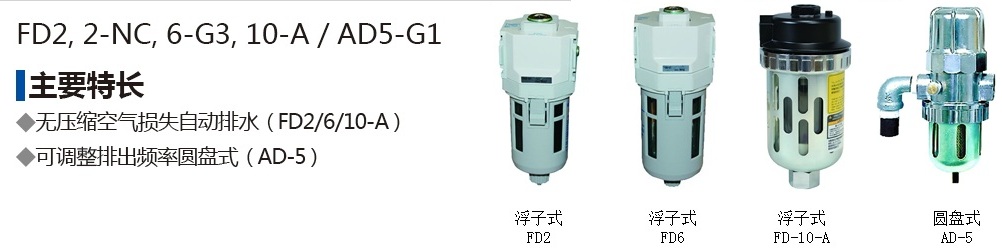

- 產品特征

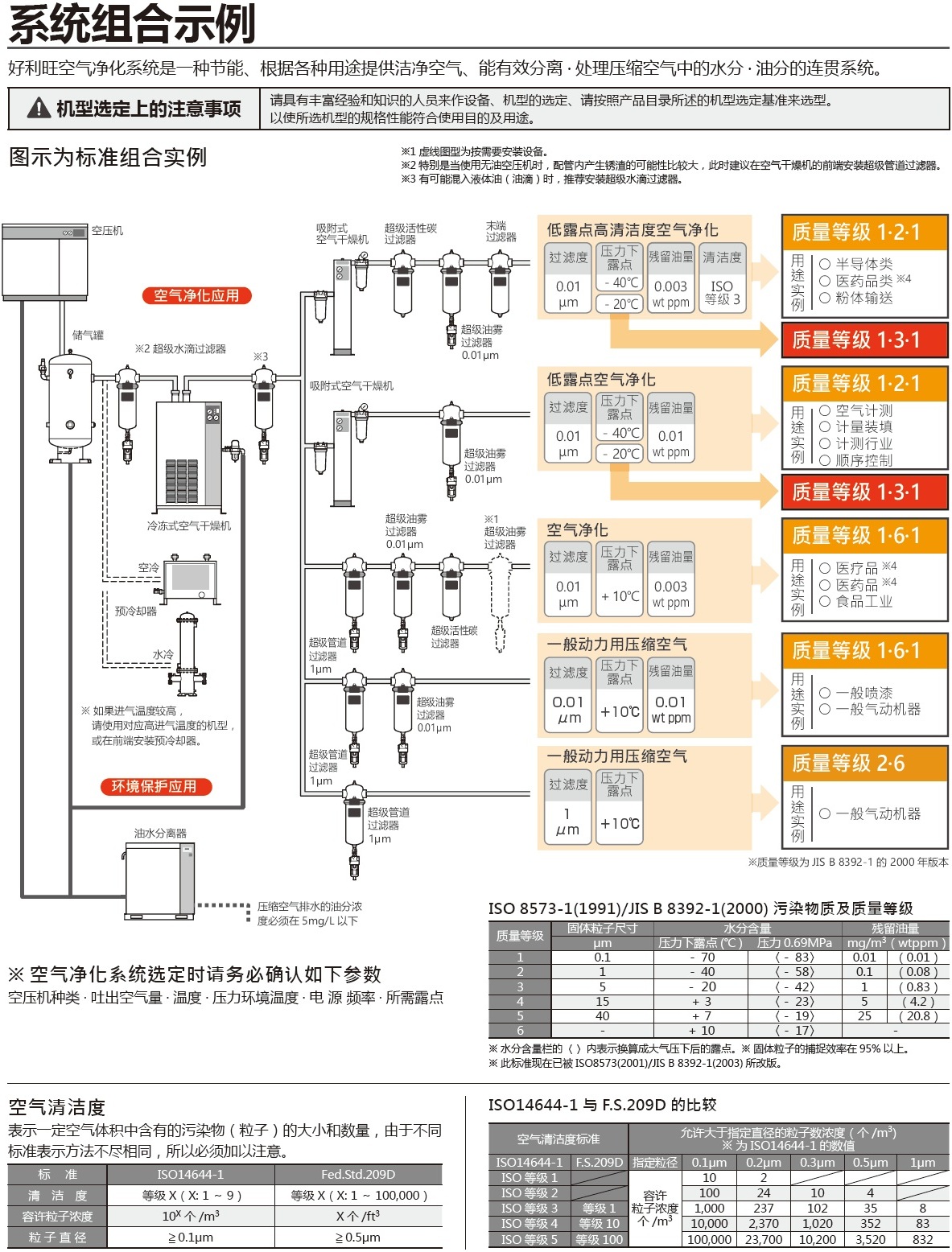

- 系統組合案例
- 型錄下載
- 說明書下載
-
型 號 浮子式 圓盤式 FD2-G3 FD6-G3 FD-10-A AD-5-G1 性 能 最大 排出量 ※1 僅限冷凝水 ? /回 10 30 80 450L/h 僅限空氣 L/ 回 — 約 0.3 使用壓力范圍（表壓） MPa 0.1～1.0 0.1～1.0 0.20～0.98 0.29～0.98 使用溫度范圍 ℃ 2? 60 使用流體 壓縮空氣 排出方式 浮子式 圓盤式 連接口徑 入口 Rc1/2 冷凝水排水口 水管接頭 ※2 Rc3/8 Rc1/2 重 量 kg 0.3 0.45 1.0 1.7 外形尺寸 mm □ 63× 長 178 □ 80× 長 201 φ96× 長 193 φ86× 長 198 ※ １. 排水量條件 : 空氣壓力（表壓）0.69MPa。
※ ２. 使用軟管連接時，請使用內徑 φ 5.7 ～ φ 6.0（外徑 φ 8）的尼龍軟管。
※ 冷凝水導入口（FD2，F(xiàn)D6，F(xiàn)D-10-A 配管連接口）為、上方或者側方連接，不使用的連接口用堵頭擰緊。
※ 有關詳細參數，請另行咨詢。
-
-
-
