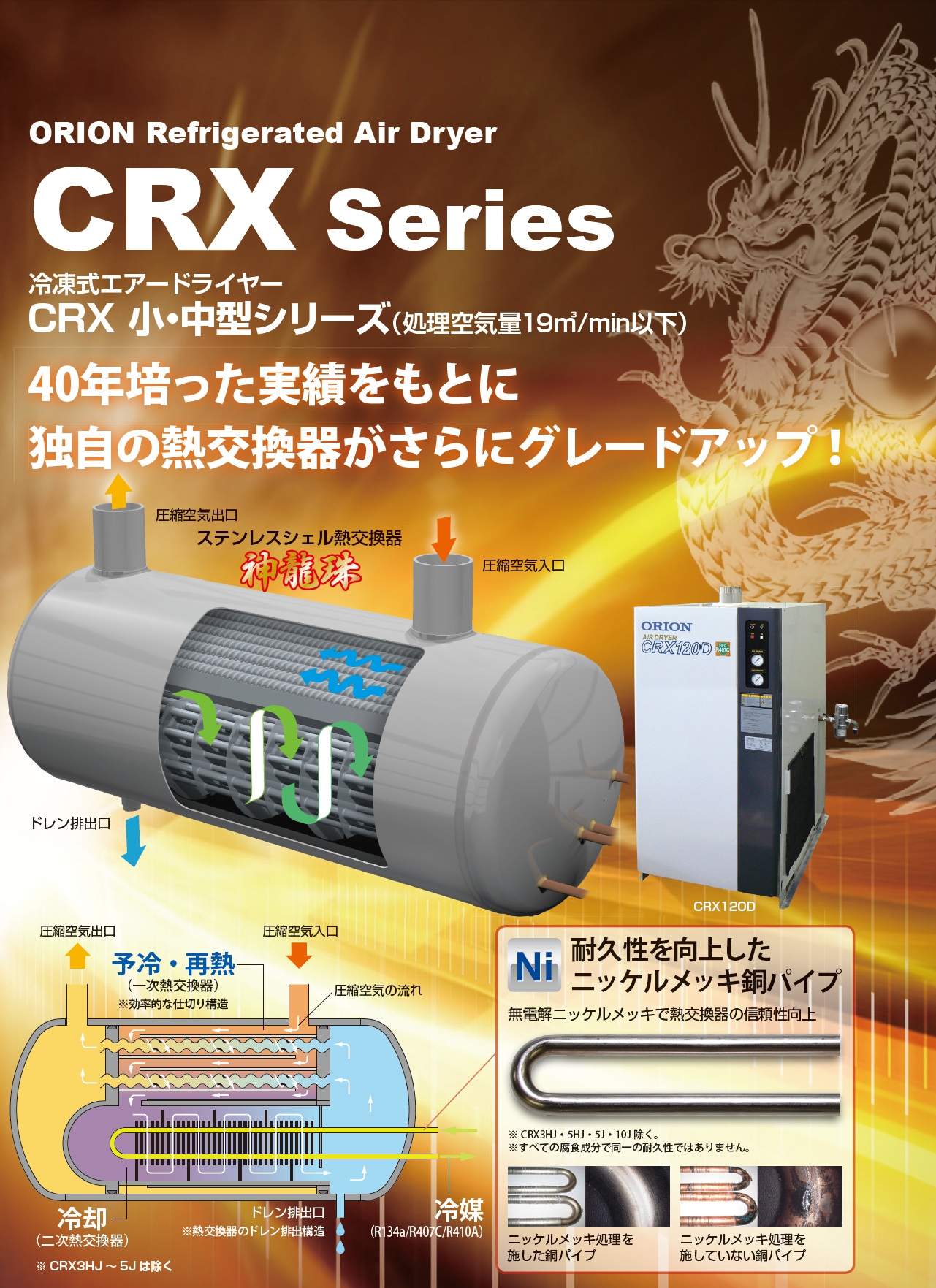

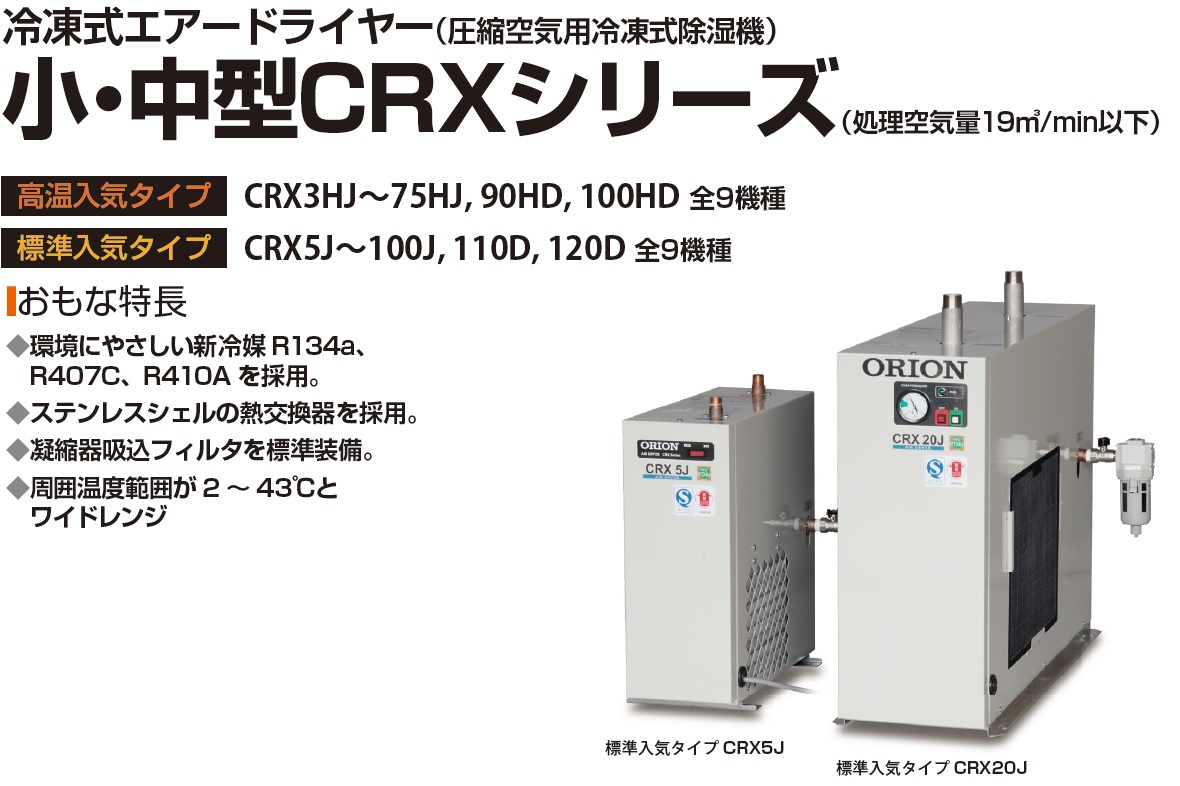

- 製品特長

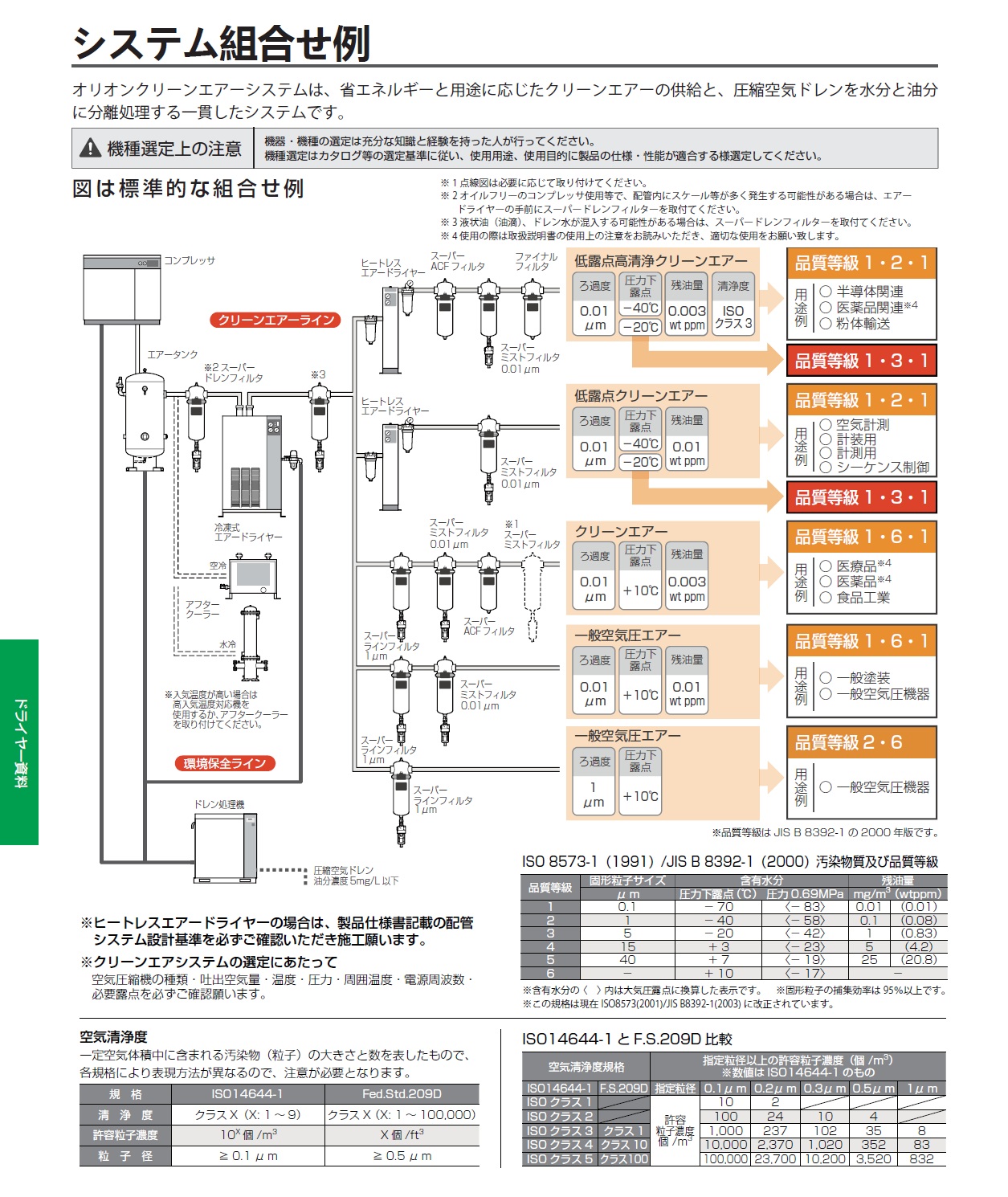

- ????組合せ例
- ?????????????
- 取説????????
-
型 式 CRX3HJ CRX5HJ CRX10HJ CRX20HJ CRX30HJ 処理空気量 m3 /min 0.32 0.7 1.1 2.8 4.6 使用範囲 使用圧力範囲 MPa 0.2 ～ 0.98 入気溫度範囲 ℃ 10 ～ 80 周囲溫度範囲 ℃ 2 ～ 43 外形寸法 高さ mm 450 600 820 820 960 奧行 mm 180 240 240 240 300 幅 mm 480 510 610 610 900 質 量 kg 18 26 35 44 83 ???????????? 型 式 FD2（フロート式） FD6（フロート式） 排出口口徑 φ4（內徑φ5.7～6.0（外徑φ8）のナイロン系エアーチューブをご使用ください。） 空気出入口接続口徑 R1/2 R3/4 R1 R 1.1/2 冷 媒 R134a R410A 電気特性 入力電源 V 單相 220±10％ 50Hz 消費電力 kW 0.27 0.28 0.37 0.74 1.9
※処理空気條件：入口空気圧力0.69MPa、入口空気溫度50℃、出口圧力下露點10℃、周囲溫度35℃。型 式 CRX50HJ CRX75HJ CRX90HD CRX100HD 処理空気量 m3 /min 7.6 8.8 10.7 14.9 使用範囲 使用圧力範囲 MPa 0.2 ～ 0.98 0.29 ～ 0.98 入気溫度範囲 ℃ 10 ～ 80 周囲溫度範囲 ℃ 2 ～ 43 外形寸法 高さ mm 980 1010 1029 1023 奧行 mm 300 380 470 592 幅 mm 990 1050 1054 1229 質 量 kg 94 106 147 191 ???????????? 型 式 FD6（フロート式） AD5（ディスク式） 排出口口徑 φ4 Rc1/2 空気出入口接続口徑 R 1.1/2 R2 冷 媒 R410A R-407C 電気特性 入力電源 V 單相 220±10％ 50Hz 3 相 380±5％ 50Hz 消費電力 kW 2.0 2.0 3.0 4.4
処理空気量の表示値はANR を基準とし「大気圧：30℃?75％ RH」に換算した數値です
型 式 CRX5J CRX10J CRX20J CRX30J CRX50J 処理空気量 m3 /min 0.54 1.0 2.3 4.0 6.4 使用範囲 使用圧力範囲 MPa 0.2 ? 0.98 入気溫度範囲 ℃ 10 ? 50 周囲溫度範囲 ℃ 2? 43 外形寸法 高さ mm 450 600 820 820 960 奧行 mm 180 240 240 240 300 幅 mm 480 510 610 610 900 質 量 kg 18 26 35 44 83 ???????????? 型 式 FD2（フロート式） FD6（フロート式） 排出口口徑 φ4（內徑φ5.7～6.0（外徑φ8）のナイロン系エアーチューブをご使用ください。） 空気出入口接続口徑 R1/2 R3/4 R1 R 1.1/2 冷 媒 R134a R410A 電気特性 入力電源 V 單相 220±10％ 50Hz 消費電力 kW 0.26 0.27 0.36 0.68 1.7
※処理空気條件：入口空気圧力0.69MPa、入口空気溫度35℃、出口圧力下露點10℃、周囲溫度30℃。型 式 CRX75J CRX100J CRX110D CRX120D 処理空気量 m3 /min 9.0 12.0 13.0 19.0 使用範囲 使用圧力範囲 MPa 0.2 ～ 0.98 0.29 ? 0.98 入気溫度範囲 ℃ 10 ～ 50 周囲溫度範囲 ℃ 2 ～ 43 外形寸法 高さ mm 980 1010 1029 1023 奧行 mm 300 380 470 592 幅 mm 990 1050 1054 1229 質 量 kg 94 106 147 191 ???????????? 型 式 FD6（フロート式） AD5（ディスク式） 排出口口徑 φ4 Rc1/2 空気出入口接続口徑 R 1.1/2 R2 冷 媒 R410A R407C 電気特性 入力電源 V 單相 220±10％ 50Hz 3 相 380±5％ 50Hz 消費電力 kW 1.7 1.7 2.6 4.2
処理空気量の表示値はANR を基準とし~に換算した數値です。 -
-
-
-
