- 規格表
- 產品特徵

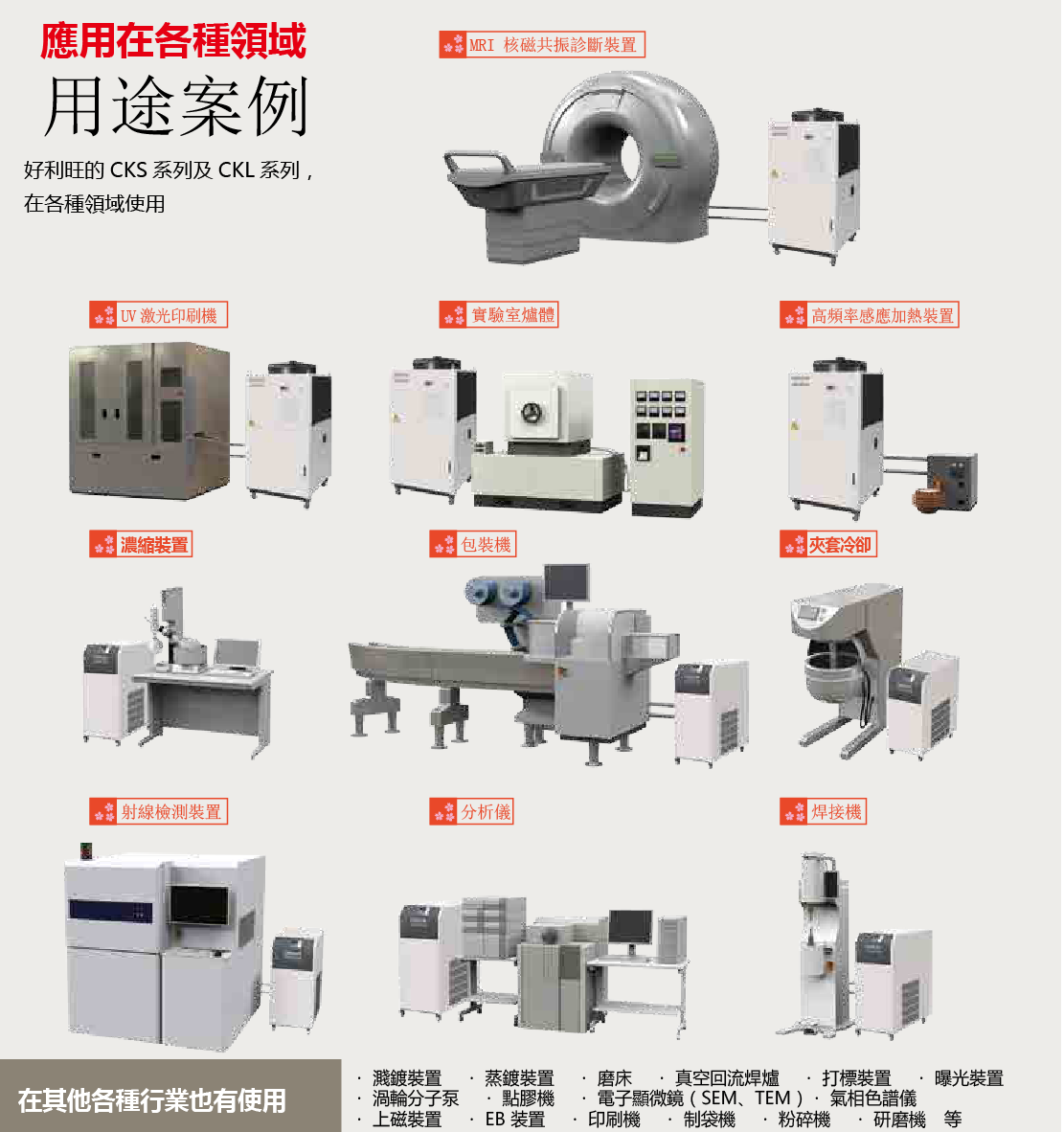

- 用途案例
- 型錄下載
- 說明書下載
-
型 號 CKL 3750A-V CKL 5500A-V CKL 7500A-V 性能 冷卻能力 ※１ kW 12.0 20.0 25.0 使用環境溫度範圍 ℃ 5 ～ 43 設定溫度範圍（水溫） ℃ 10 ～ 30 冷水使用壓力範圍 MPa 0.1 ～ 0.5 0.28 ～ 0.5 0.1 ～ 0.5 控制精度 ※4 ℃ ±1.0 以下 使用流量範圍 L/min 20 ～ 70 68 ～ 120 70 ～ 150 電氣特性 電 源 ※２ V 三相 380±10％ 50Hz 消耗電力※１ kW 5.0 8.5 11.3 電 流 ※１ A 9.2 15.0 21.5 電源容量※３ kVA 8.2 13.0 18.1 斷路器容量 A 30 50 運轉控制方式 熱氣旁通控制＋冷凍機 ON-OFF 控制 裝置明細 冷凍式壓縮機 構造 全封閉渦旋式 輸出 kW 3.0 6.5 9.16 冷凝器 散熱片細管型強制空冷式 冷卻器 構造 板式熱交換器 材質 SUS 316（硬釺焊 ：Cu） 壓送水泵 構造 多級浸水式 輸出 kW 0.635 1.46 水槽實際容量 L 約 95 約 115 約 140 冷 媒 R-407C R-410A 外形尺寸（長ｘ寬 x 高） mm 905×805×1665 990×855×1810 800×1340×1650 產品重量（乾燥重量） kg 235 285 330 型 號 CKL11000A-V CKL15000A-V CKL18000A-V 性能 冷卻能力 ※１ kW 37.2 48.0 57.0 使用環境溫度範圍 ℃ 5～ 43 設定溫度範圍（水溫） ℃ 10 ～ 30 冷水使用壓力範圍 MPa 0.22 ～ 0.5 0.1 ～ 0.5 控制精度 ※4 ℃ ±1.0 以下 使用流量範圍 L/min 215 ～ 310 215 ～ 355 電氣特性 電 源 ※２ V 三相 380±10％ 50Hz 消耗電力※１ kW 14.1 19.0 22.6 電 流 ※１ A 23.9 33.2 40.0 電源容量※３ kVA 20.0 27.1 33.0 斷路器容量 A 63 75 運轉控制方式 熱氣旁通控制＋冷凍機 ON-OFF 控制 裝置明細 冷凍式壓縮機 構造 全封閉渦旋式 輸出 kW 10.2 13.5 9.16×2 冷凝器 散熱片細管型強制空冷式 冷卻器 構造 板式熱交換器 材質 SUS 316（硬釺焊 ：Cu） 壓送水泵 構造 多級浸水式 輸出 kW 2.66 水槽實際容積 L 約 220 冷 媒 R-410A 外形尺寸（長ｘ寬 x 高） mm 916×1602×2020 916×1602×2117 產品重量（乾燥重量） kg 475 480 560 ※ 1 ： 冷水溫度 20℃、環境溫度 32℃、水泵流量最大下運轉時，冷卻能力爲顯示能力的 95％以上。
※ 2 ： 確保電源電壓的相間平衡在 ± 3％以內。
※ 3 ： 規格範圍內最大運轉電流時。
※ 4 ：額定條件時的負荷 80％穩定時。負荷低時冷凍用壓縮機進行ON-OFF控制運轉。
-
-
-
-
冷凍產品目錄-中文.pdf
-
